Gurtkurve

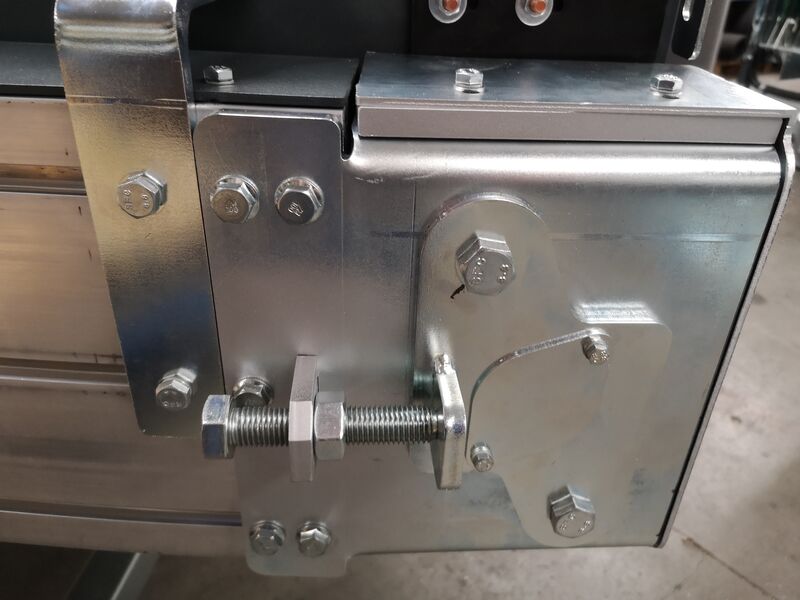

Durch einen flexiblen Konstruktionsbaukasten kann Schmid Systemtechnik Gurtkurven mit Radien und Gurtbreiten in einer großen Bandbreite liefern. Die Gurtkurven bestehen im Wesentlichen aus stabilen, verwindungsfreien Aluminiumprofilen. Die kombinierte Antriebs- und Spanneinheit garantiert einen ruhigen und geräuscharmen Betrieb.

Schneller Gurtwechsel

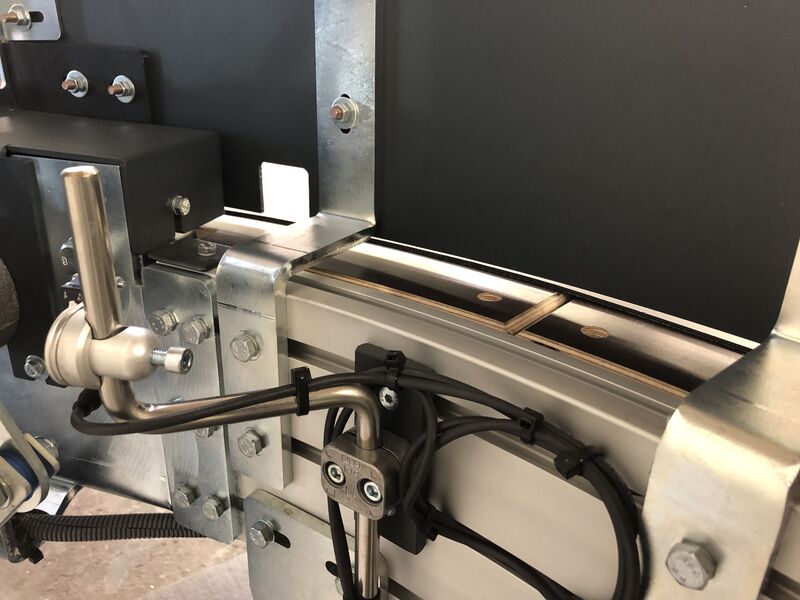

Der modulare Aufbau und unser innovatives Schnellwechselsystem erlauben einen einfachen und schnellen Gurtwechsel. Antriebe Als Antrieb werden Aufsteckmotoren namhafter Hersteller verwendet, deren Antriebslage sich je nach Gegebenheit innen oder außen an der Trommel befindet.

Fördergurt

Standardmäßig wird ein antistatischer Kunststoffgurt, wahlweise mit glatter oder strukturierter Tragseite mit zwei Gewebeeinlagen verbaut. Auf Wunsch kann die Gurtkurve auch mit lebensmittelechtem oder schwer entflammbarem Gurt ausgeliefert werden.

Optionen

  • Sondermaße, wie Förderwinkel, Radien oder Breiten
  • Seitenführungen
  • Regelbare Fördergeschwindigkeit
  • Reversierbetrieb
  • Sensorik, z.B. zur Stauerkennung
  • Ohne Abstützung oder mit Deckenabhängung
  • Flammhemmende Transportbänder

Technische Daten

Förderwinkel

30°, 45°, 60°, 90° und 180°

Nennradius

1.900 mm und 2.600 mm

Nennbreiten

450 mm bis 1.050 mm

Förderhöhe

min. 350 mm

Fördergeschwindigkeit

max. 1,2 m/s

Tragfähigkeit

50 kg/lfm

Zubehör

Abstützungen, Abdeckungen
